传统式锻造型砂靠粘结剂定型，产生型腔。粘结剂以及它辅材在触及

高温金属液后，会瞬间产生高压气体，充满型砂间隙并在液态金属和型

腔壁中间产生一层层气膜，阻挡液态金属进到型砂间隙。微观环境下，这

一刹那液态金属不可以触及到型砂，只可以触及到气膜，称作液气浸润。

因而，在传统式的锻造中，型腔的型砂表面层将会很粗糙，铸造件的表面层却很

光滑，便是有气膜存在的原因。

消失模铸造浇注操作过程中抽真空，虽然泡沫模型气化，涂料中的有机粘结

剂遇热碳化和型砂中结晶水气化都能够产生许多气体，鉴于受负压的牵

拉没法产生砂粒间隙的气体高压和液体金属与涂层间的气膜，液态金属

直接与涂层紧密触及，称作液固浸润。因此消失模铸造能够 克隆出泡

沫模型表面层的微小构造。珠粒间融合的不甚好的龟背纹构造和气塞的痕

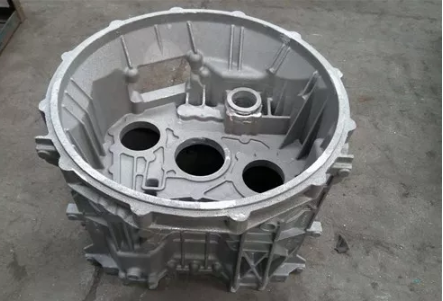

迹都能够清淅锻造出来，产生与传统式锻造截然不同的消失模铸造铸造件的

表面层特征。因而，有些人戏称消失模铸造与人不同，在我们人类有时候丑妈妈

能够 生下好看的孩子，消失模铸造要想提升铸造件的表面粗糙度，必需提升

模具的精密度，首要做成理想的泡沫模型，劣质模具，做不出好看的铸造件

。

消失模铸造不可以产生砂间隙的气体高压和气膜，要是没有涂层屏蔽，在

负压的牵拉下液态金属必定会渗进砂子间隙，包裹型砂，产生嚴重的铁

包砂，没法产生与泡沫相符合的精细铸造件。另外，要是没有涂层的屏蔽

，也没法产生型腔和砂子间隙中间的压力差，干砂就会垮箱。因此，消

失模锻造的涂料主要功能是：屏蔽型砂产生型腔。

泡沫模型(特别是薄壁壳体类模型)本身强度不高，非常容易遭到损害和产生

变形。刷过涂料并烘干之后，泡沫模型犹如穿上一层层装甲，强度提升很

多，一般 能有效的解决本身强度不够而产生变形的缺点。因此，消失

模铸造涂料的辅助功能是：提升泡沫模型的强度，保护模型，避免遭到

损坏和产生变形，提升消失模铸造的可操作性能。

为了更好地得到良好的涂层，消失模铸造的涂料在涂挂制做操作过程中必需具有如

下的性能(工作性能)：

 (1) 涂料的悬浮性能;

 (2) 涂料的触变性能;

 (3) 涂料的流动性能;

 (4) 涂料的粘着性能;

                          (5) 涂料的强度(低温强度或干强度)。
